دیگ بخار

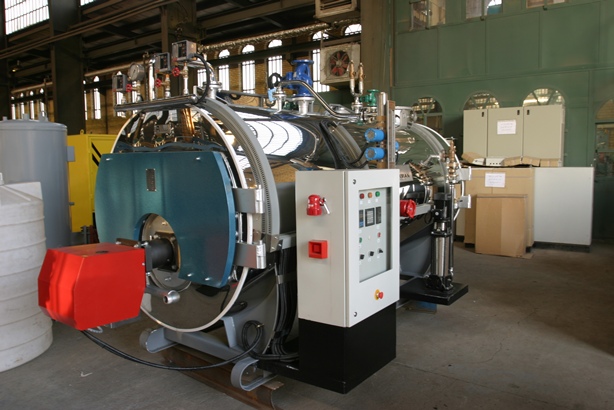

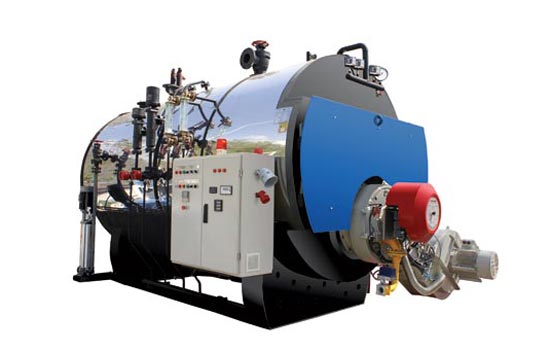

دستگاهیست که برای تولید بخار از آن استفاده می‌شود. این بخار می‌تواند برای چرخاندن توربین یا گرم کردن برخی کوره‌ها استفاده شود. در دیگهای بخاری که در نیروگاهها کار میکنند به دلیل نیاز به فشار بالاتر بخار به صورت سوپرهیت (مافوق گرم) است. آب در ایندیگ بخار از لوله هایی که در میان شعله های مشعل محصور شده‌اند عبور می‌کند اما در دیگهای بخار کوچکتر بخار به صورت اشباع خواهد بود و در این مشعل‌ها شعله در داخل لوله و آب در اطراف لوله قرار دارد. یک دیگ بخار از قسمت‌های مختلفی تشکیل شده که توضیح مختصری در مورد آنها خواهید دید:1. مشعلهای دوگانه سوز2. شیشه آب نما: سطح آب داخل دیگ را نشان می‌دهد3. مانومتر: فشار دیگ را نشان می‌دهد4. تابلو و تجهیزات برقی5. هشدار دهنده : در صورت بالا رفتن فشار داخل دیگ هنگامی که قسمتی به درستی کار نکند6. پمپ : در این دیگها از پمپ با دبی بالا و هد متوسط از نوع حلزونی طبقاتی استفاده می‌کنند که دارای یک الکترو موتور به عنوان محرک است..7. دودکش : برای خروج گازهای سوخته شده در فرایند احتراق8. زیر آب زن : خروجی از ته دیگ برای خروج رسوبات ته‌نشین شده در ته دیگ9. سنسور حرارتی: از آنجایی که بخار تولیدی در حالت اشباع است و دما و فشار همواره متناسبند به‌جای استفاده از فشارسنج که در فشارهای بالا مشکل است از سنسورهای حرارتی استفاده میکنند با استفاده از این اصل که هر دما فشار معینی را نشان می‌دهد.10. سوپاپ اطمینان : اگر در موارد نادر تمام ایستگاههای ایمنی و همچنین هشدار دهنده‌ها به علت نقص درست کار نکنند در صورت تجاوز فشار از محدوده قانونی خود سوپاپ باز شده و فشار را با خارج کردن قسمتی از بخار داخل دیگ کاهش می‌دهد.11. تراپ: واحدیست که بخار کندانس شده را جمع‌آوری کرده و به آن تله آب نیز می‌گویند.
